طقم اللوحة الأم لنظام كاميرا FPGA 4K Camjoy CY2202K
ضمن منظومة Ultra-High-Definition لدينا، يعمل CY2202K (وحدة 8MT-FPGA) كجسر حاسم بين نماذج Linux عالية التوحيد والأنظمة الرائدة من الفئة الأعلى. وبني على هندسة Xilinx FPGA خالصة، تقدم هذه الكاميرا 4K أحادية الشريحة عرض النطاق الحسابي الهائل المطلوب لتشغيل أكثر خوارزمياتنا الطبية تقدما. وبالتزامن المثالي مع مصادر ضوء LED لدينا، توفر أداء نخبويا من دون التكاليف الشديدة المرتبطة بعتاد ثلاثي الشرائح.
قوة معالجة خوارزمية نخبوية

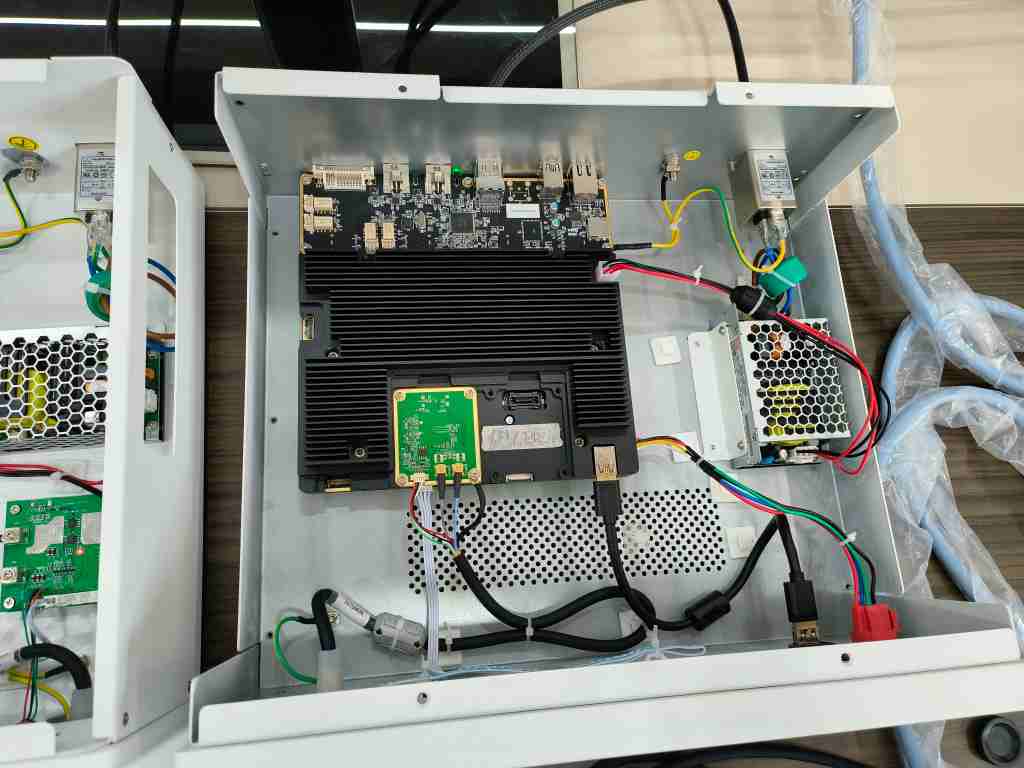

التميّز الحقيقي لـ CY2202K يكمن في لوحة المعالجة الأساسية 200x200mm. وبعملها على منصة Xilinx FPGA قوية، تمتلك عرض النطاق الخام لتنفيذ خوارزميات مملوكة تعزز بشكل كبير تصوير أدوات المناظير الصلبة .
تصحيح ألوان 18 محورا
تدعم هندسة FPGA نظاما متقدما لتصحيح الألوان 18 محورا باستخدام مصفوفة تدرج 3×6. وهذا يضمن دقة غير مسبوقة في إعادة إنتاج ألوان الأنسجة والشعيرات الدموية، متفوقا بوضوح على شرائح ISP القياسية.
خوارزميات إزالة الموار والضباب
يستخدم عرض النطاق الهائل للمعالجة في تحسين نسيج ذكي بالوقت الحقيقي، وإزالة ضباب الدخان الجراحي، والقضاء الكامل على الموار (النمط الخلوي) عند التكيف مع أنواع مختلفة من المناظير.
سير عمل dual-scope joint
يدعم CY2202K بشكل مميز قدرات "dual-scope joint" (双镜联合) أصليا في العتاد. وهذا يضيف مرونة هائلة إلى سير العمل الجراحي المعقد من دون الحاجة إلى صناديق وحدة تحكم إضافية.
المواصفات العتادية الأساسية
الدقة البصرية واتصال 12G-SDI
للتعامل مع أحمال بيانات 4K ضخمة وغير مضغوطة من Sony CMOS، تم تجهيز لوحة FPGA بواجهات عالية السرعة بمستوى البث تتجاوز قدرات نماذج المعالجة القياسية.

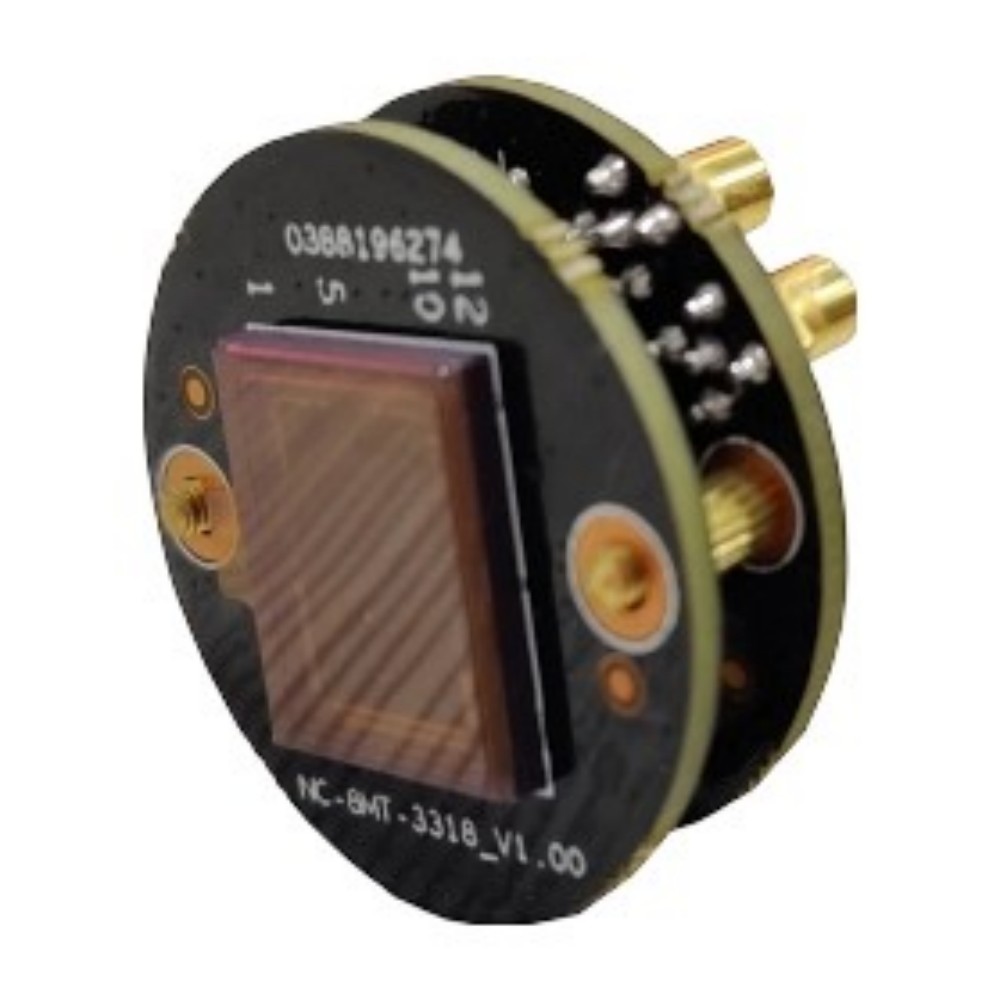

Sony 4K CMOS مستورد
يستخدم حساس Sony CMOS مستوردا واحدا بقياس 1/1.8 بوصة لإخراج دقة 3840x2160P مستقرة تماما بمعدل 60 إطارا في الثانية، مما يضمن عدم وجود ضبابية حركة أثناء الحركة السريعة للأدوات.
خرج 12G-SDI نخبة
على عكس لوحات المستوى الأول، يوفر CY2202K خرج 12G-SDI حقيقيا إلى جانب HDMI وDVI وNET و4x USB. وهذا يضمن توجيه 4K غير مضغوط ومنعدم التأخير إلى شاشات طبية عالية المستوى.
رأس فائق الصغر مقاوم للماء
يحافظ تصميم ISP المنفصل على حرارة FPGA داخل وحدة التحكم. رأس الكاميرا المقاوم للماء IP68 مدمج للغاية (فقط Ø 28mm) ويتضمن أربعة أزرار قابلة للتخصيص من المستخدم (AWB، Freeze، Record، Photo).
البرمجيات والتحكم بواجهة UI
تخصيص عميق لواجهة OEM
لموزعي الأجهزة الطبية ومصنعي OEM، يقدم CY2202K تجربة مستخدم أمامية مرنة للغاية لتتطابق تماما مع هوية علامتك المؤسسية.
🖌️ تحكم كامل في وسم واجهة UI
من خلال قيادة شاشة لمس أمامية HD بقياس 7 بوصات أصليا، تسمح منصة FPGA هذه لمصنعي OEM بتخصيص واجهة التشغيل بعمق. يمكنك تحديد لوحات ألوان العلامة بدقة، ومفاتيح اختصار مخصصة، ومشاهد جراحية مسبقة، وشعارات بدء التشغيل، ولغات إقليمية.
💾 التقاط وتشغيل مباشر
لا يحتاج الجراحون إلى مسجلات خارجية منفصلة. يدعم النظام أصليا تسجيل فيديو عالي معدل البت مباشرة إلى USB (MP4) والتقاط صور عالية الدقة (JPG) مباشرة من رأس الكاميرا، مع تشغيل محلي فوري على وحدة التحكم.
مواصفات CY2202K (8MT-FPGA)
المعايير الهندسية الحاسمة للتكامل السلس مع عتاد FPGA.
| المكون العتادي | المواصفة والمعلمة |
|---|---|
| حساس الصورة | 1/1.8" Sony CMOS مستورد (أحادي الشريحة) |
| الدقة ومعدل الإطارات | 3840 x 2160P 4K UHD @ 60 FPS |
| منصة المعالجة | هندسة Xilinx FPGA خالصة |
| خوارزميات متقدمة | تصحيح ألوان 18 محورا، إزالة الضباب، إزالة الموار |
| أبعاد PCB الأساسية | لوحة معالجة 200mm x 200mm |
| ملف رأس الكاميرا | فائق الصغر Ø 28mm (IP68 مقاوم للماء، 4 أزرار مخصصة) |
| سير عمل خاص | قدرات "Dual-Scope Joint" (双镜联合) أصلية |
| مخارج الفيديو العتادية | 12G-SDI، HDMI، DVI، منفذ NET، 4x USB |
| العرض والواجهة | يقود شاشة لمس HD بقياس 7 بوصات (تخصيص OEM واسع) |
| التقاط الوسائط | مباشر إلى USB (فيديو MP4 / صورة JPG مع تشغيل محلي) |
أسئلة هندسية وOEM شائعة: CY2202K
س1: ما موقع CY2202K السعري الاستراتيجي؟
ج: تحتل 8MT-FPGA "النقطة المثالية". فهي خطوة كبيرة في قوة المعالجة مقارنة بأنظمة Linux 4K القياسية، مع بقائها أكثر إتاحة بكثير من النماذج الرائدة ثلاثية الشرائح (التي تتجاوز 14,000 دولار أمريكي). تكلف وحدة 8MT-FPGA واحدة بين 5,800 و6,800 دولار أمريكي، وتتراوح المجموعات المجمعة بالكامل بين 6,690 و7,950 دولار أمريكي.
س2: لماذا نستخدم هندسة Xilinx FPGA بدلا من Linux في هذا النموذج؟
ج: على الرغم من أن Linux عالي الكفاءة للتصوير القياسي، فإن الخوارزميات المملوكة المتقدمة، مثل تصحيح الألوان 18 محورا (مصفوفة تدرج 3×6)، وإزالة الضباب بالوقت الحقيقي، وإزالة الموار، تتطلب عرض نطاق حسابي مخصصا وهائلا. يوفر Xilinx FPGA قوة المعالجة الخام لتنفيذ هذه الخوارزميات بلا تأخير.
س3: ماذا تعني ميزة "Dual-Scope Joint" (双镜联合)؟
ج: هذه قدرة متقدمة للغاية تدعمها منصة FPGA وتسمح بمعالجة وإدارة عدة تغذيات منظار بشكل متماسك. إنها تضيف مرونة هائلة إلى سير العمل الجراحي المعقد ومتعدد التخصصات من دون الحاجة إلى عتاد ربط إضافي.
س4: إلى أي مدى يمكننا تخصيص برنامج UI؟
ج: بشكل واسع جدا. نمكّن عملاء OEM من وسم واجهة اللمس HD بقياس 7 بوصات بالكامل. يمكنك تعديل ألوان UI المؤسسية، وتخصيص وظيفة مفاتيح الاختصار الأربعة على المقبض، وإنشاء إعدادات مسبقة لمشاهد جراحية محددة، ودمج شعاراتك، وتثبيت لغات إقليمية.
