أساس التصوير الطبي بنظام OEM
نظام كاميرا Camjoy CY2001 (2MF) بدقة FHD
يعد CY2001 (وحدة 2MF) نظام كاميرا منظار 1080P Full HD عالي الكفاءة بشريحة واحدة ومعتمدا على Linux. وبصفته حلا احترافيا أساسيا للتصوير الطبي، فإنه يوفر لعملاء OEM/ODM منصة قياسية وعالية الجدوى من حيث التكلفة. ومع فيديو جراحي ثابت بمعدل 60 إطارا/ثانية، وبنية ISP منفصلة قوية، وتوافق سلس مع تصاميم هياكل 4K المتقدمة، يضع 2MF معيار الصناعة للجودة القابلة للتوسع.
التطور وتكامل التصنيع
استنادا إلى إرث من التحسين السريري منذ عام 2015، تقدم وحدة CY2001 (2MF) الحديثة مزايا تكاملية فريدة. إنها النظام الأساسي المثالي للموزعين الذين يربطون الإلكترونيات مع أدوات المناظير الصلبة عبر شبكات طبية واسعة الانتشار.
توافق الهيكل مع 4K
تتمثل ميزة تصنيع كبيرة لعملاء OEM في أن 2MF (1080P) يشترك في تصميم هيكل PCB المادي نفسه تماما مع طرازنا 8MT (4K Linux). وهذا يتيح للمصنع استخدام تصميم غلاف CCU خارجي واحد لكل من خطوط المنتجات الاقتصادية والمتميزة، مما يقلل بشكل كبير من تكاليف القوالب والإنتاج.
تقليص الفجوة مع جودة 4K
رغم أن أنظمة 1080p القياسية تخرج عمق ألوان 8 بت (مقارنة بعمق 12 بت في 4K)، فإن ترقيات الخوارزميات الخاصة الأخيرة رفعت معالجة الصور في 2MF. أصبحت الوحدة الآن تقدم إعادة إنتاج أفضل لألوان الدم، مما يعطي تأثير صورة قريب جدا من أنظمة 4K المتميزة أثناء العمليات الحرجة.
قيمة اقتصادية غير مسبوقة
بفضل بنية Linux القياسية وسلسلة التوريد المحسنة للغاية، يعد 2MF سهل الوصول بشكل لافت. وهذا يجعله النظام الأساسي المثالي لنشر غرف العمليات على نطاق واسع، ومناقصات الرعاية الصحية العامة، وتوزيع الأجهزة الطبية عالميا دون التنازل عن استقرار الصورة.
بنية العتاد الأساسية

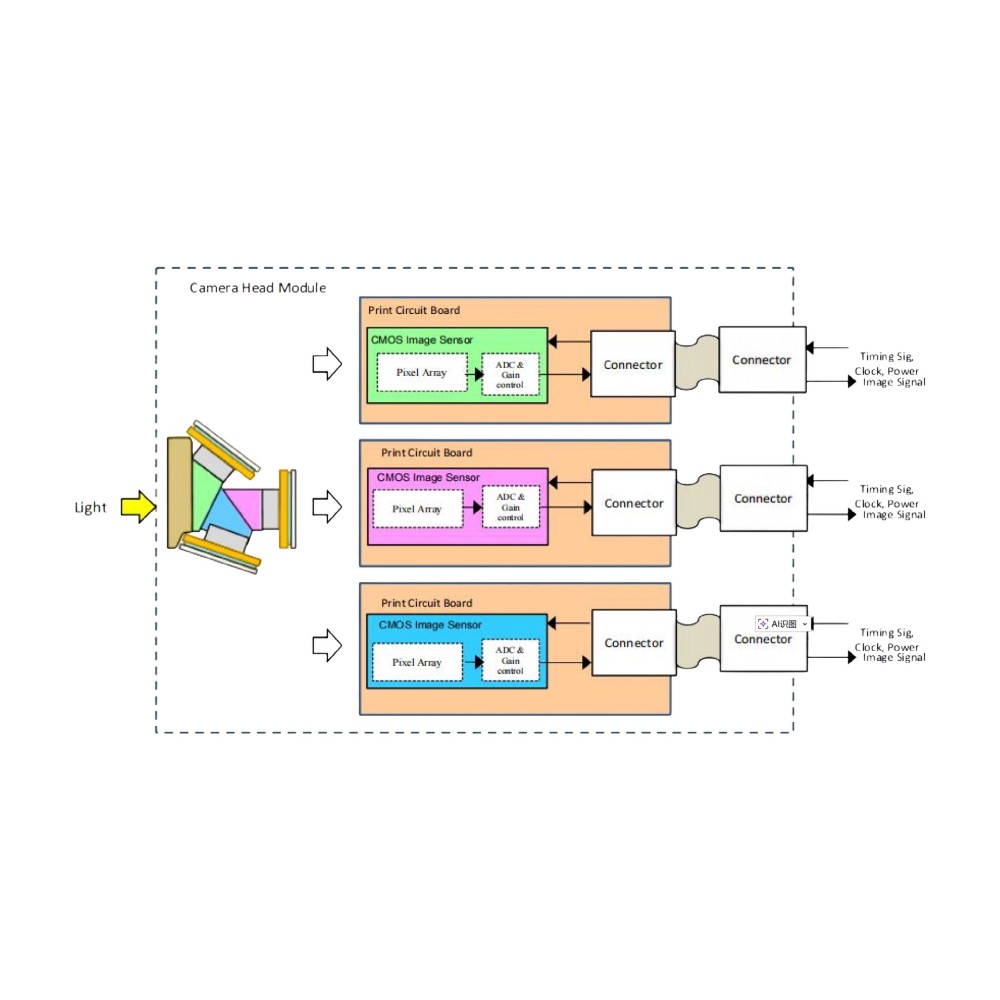

تصميم ISP منفصل وإتقان CMOS
يلغي 2MF القيود الموجودة في مقابض الكاميرا المتكاملة التقليدية. فمن خلال فصل التقاط الصورة فعليا عن المعالجة الحسابية الثقيلة، نوفر إدارة حرارية ممتازة تناسب الإجراءات الطويلة في تنظير البطن وأمراض النساء.
مستشعر Sony CMOS مستورد
يستخدم 2MF مستشعر صورة Sony CMOS مستوردا واحدا بقياس 1/1.8 بوصة (أو 1/2.8 بوصة). يوفر دقة ثابتة وخالية من التشوهات تبلغ 1920x1080P عند 50/60 FPS، ويلتقط بيانات حيوية بدقة 2 ميجابكسل ويحقق دقة أفقية نقية ≥ 800 خط تلفزيوني.
تكامل ISP منفصل حقيقي

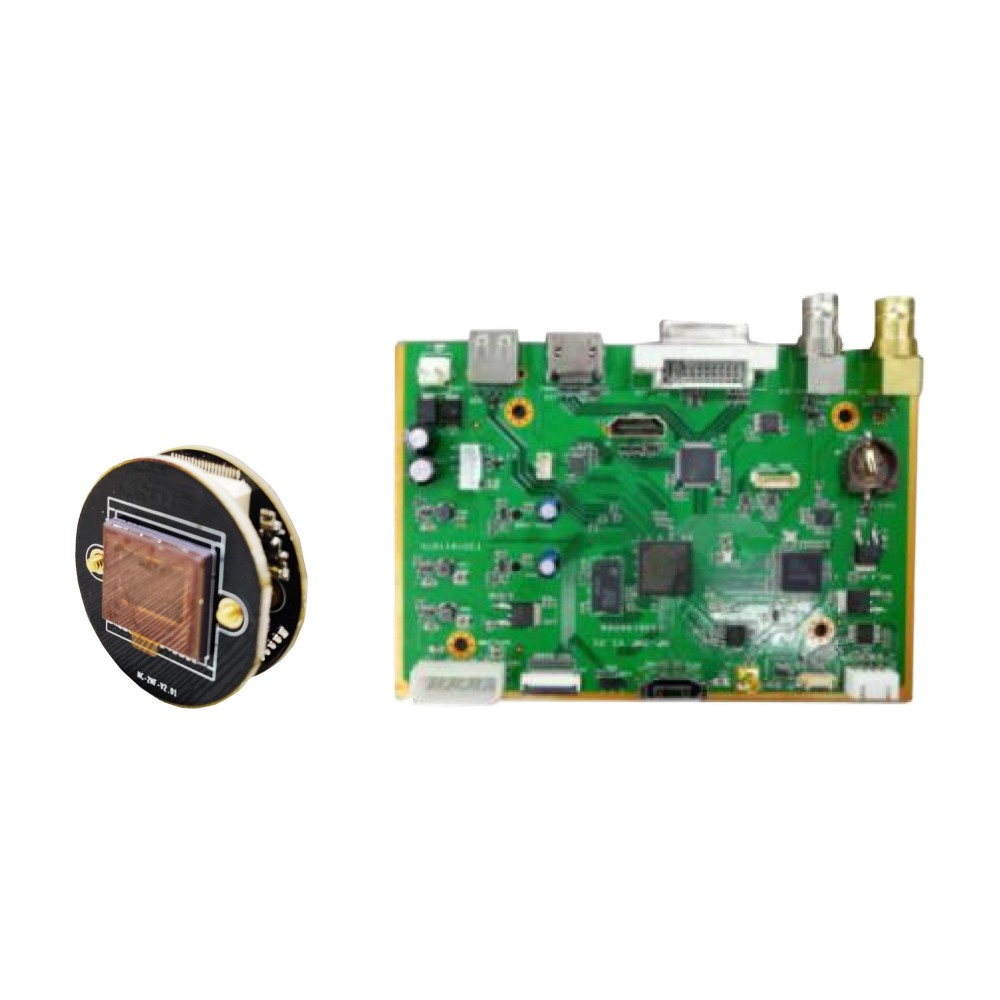

توجد قدرة المعالجة بالكامل داخل وحدة CCU على لوحة أساسية مدمجة جدا بقياس 100×147 مم. يسمح هذا القرار المعماري بتصغير رأس الكاميرا بدرجة عالية (فقط Ø 29 مم أو Ø 30 مم) ويضمن بقاء المقبض باردا تماما في يد الجراح.
كابلات محمية بنسبة 100%

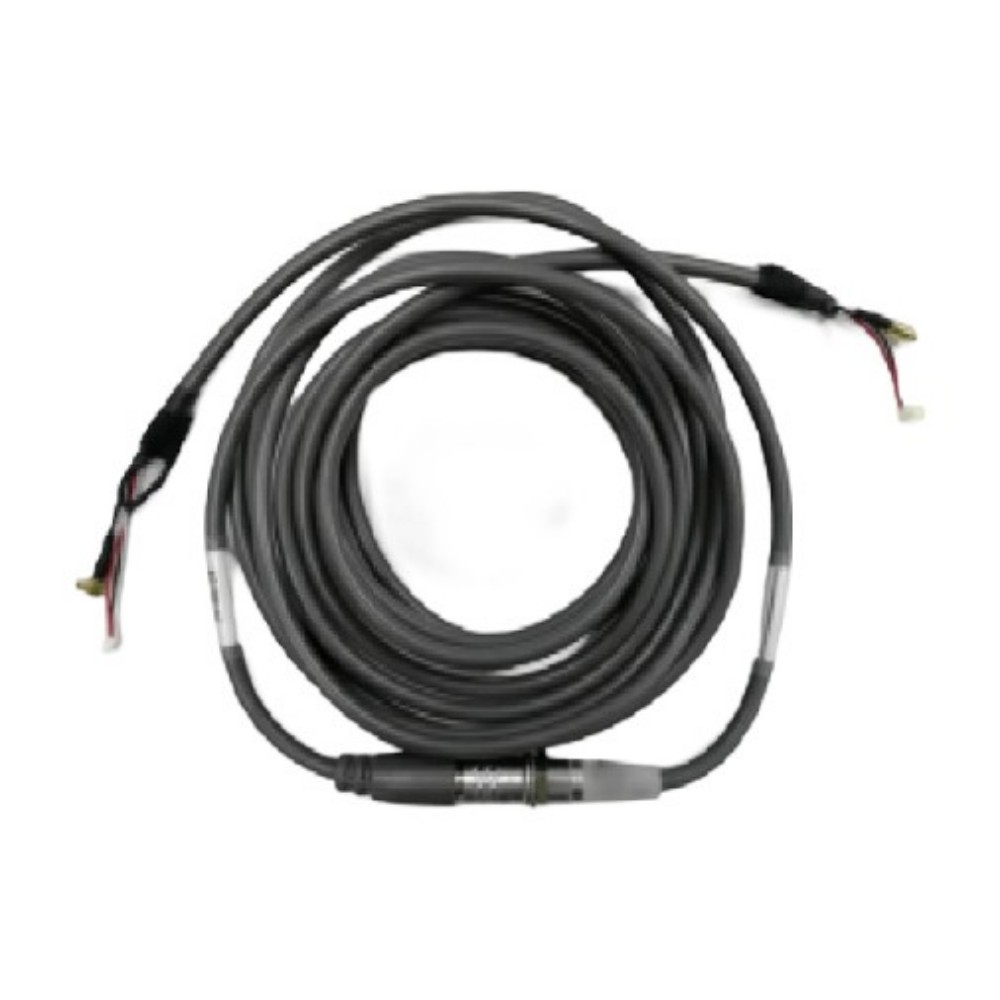

لنقل تغذية الفيديو الخام بلا عيوب، يعمل نظام 1080P مع كابل سيليكون متحد المحور متخصص بقطر 5.5 مم (الطراز 2B14). وهو مزود بموصل طيران ويوفر تغطية حماية AL-Mylar بنسبة 100% لمنع تداخل إشارات غرفة العمليات عالية التردد تماما.
قدرات ذكية على منصة Linux
يمنح نظام Linux المدمج 2MF وظائف قوية ومقاومة للأعطال فور التشغيل، مع دعم شامل للواجهات القديمة دون عبء تطبيقات الشبكات غير الضرورية.
📺 مخارج قديمة ودعم الشاشات
نظرا لأن أنظمة 1080P تدمج كثيرا في بنى تحتية مستشفوية قديمة أو شديدة التنوع، فإن لوحة 2MF تخرج الصورة أصلا إلى أي شاشة طبيةتقريبا. فهي توفر مجموعة واسعة من واجهات الإخراج تشمل HDMI (عدد 2)، وDVI، وSDI (أو 3G-SDI)، والأهم من ذلك مخارج CVBS القديمة القياسية إلى جانب منافذ USB.
💾 تسجيل مدمج وواجهة لمس

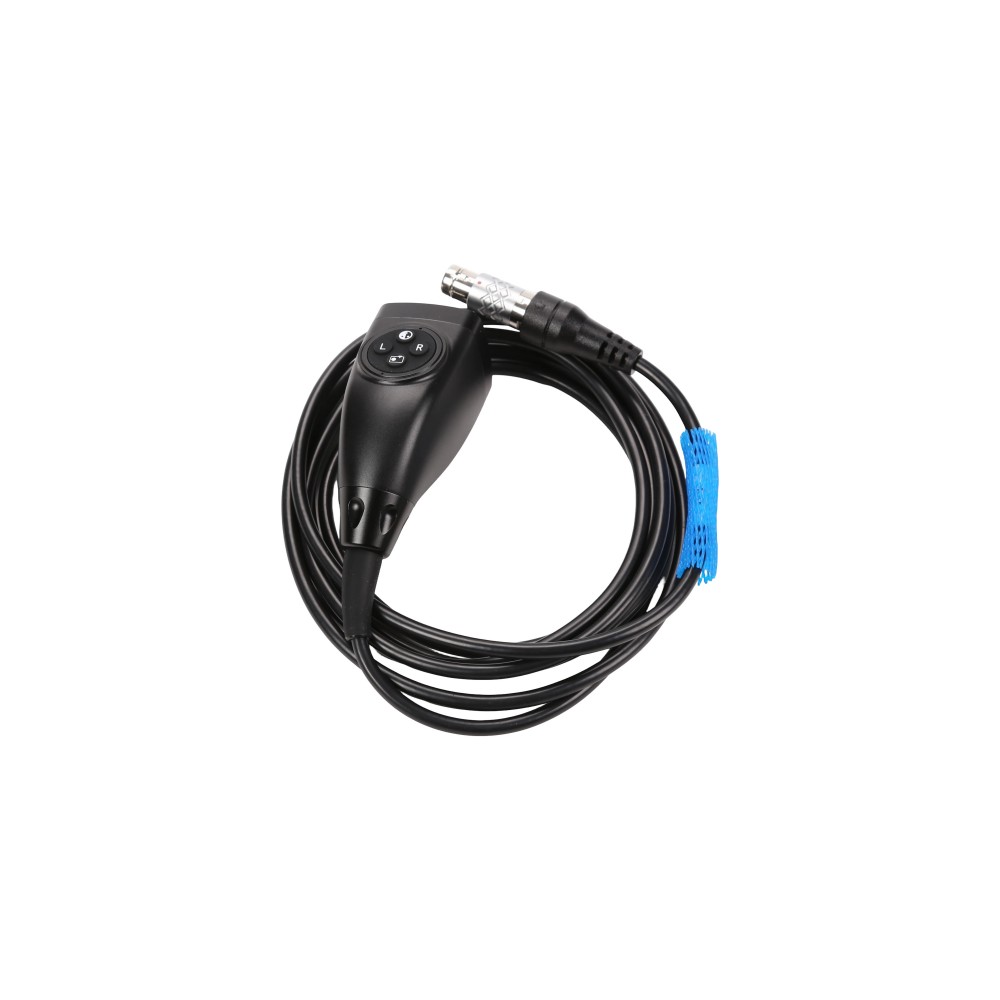

تتعامل لوحة Linux مع التسجيل المباشر إلى USB لفيديو MP4 عالي معدل البت (مع الحفظ الذكي على فواصل 30 دقيقة) والتقاط صور JPG بدقة 2 ميجابكسل. كما تشغل بنشاط واجهة شاشة لمس LCD عالية الدقة (RS232). إضافة إلى ذلك، تتيح للجراحين استخدام أربعة أزرار قابلة للتخصيص على رأس الكاميرا المقاوم للماء IP68 للتحكم الفوري في AWB والتجميد والتسجيل.
أسئلة هندسية وOEM: سلسلة 2MF
س1: كيف يعمل 2MF مع المناظير المرنة ذات الألياف البصرية؟
الإجابة: بأداء ممتاز. في الواقع، تشير التقييمات السريرية إلى أن منصة 1080P تعمل بكفاءة عالية في أوضاع "منظار الألياف البصرية"، وغالبا ما تضاهي أو تتجاوز أنظمة 4K المتميزة في هذا التطبيق بفضل كبحها الطبيعي لتشوهات الموارية (نمط خلية النحل).
س2: ما هي بنية تسعير وحدة 2MF العارية؟
الإجابة: يعد 2MF اقتصاديا للغاية. تبلغ تكلفة وحدة PCB واحدة نحو 800 دولار أمريكي. وبالنسبة لطلبات تصنيع OEM كبيرة الحجم، ينخفض السعر أكثر إلى 700 دولار أمريكي، مما يجعله الخيار الاقتصادي الأبرز.
س3: هل سيسخن رأس الكاميرا أثناء الجراحة؟
الإجابة: لا. بفضل تصميم ISP المنفصل، تبقى حرارة المعالجة داخل CCU، مما يضمن بقاء رأس الكاميرا المصغر باردا تماما في يد الجراح، ويزيل بالكامل المشكلات الموجودة في الكاميرات الصناعية المعاد توظيفها.
س4: هل يحتاج النظام إلى جهاز تسجيل منفصل؟
الإجابة: لا حاجة إلى مسجل خارجي. يتولى نظام Linux المدمج التسجيل المباشر إلى USB بسلاسة. فهو يلتقط صور JPG نقية بدقة 2MP ويسجل فيديو 1080P MP4 مباشرة إلى وحدة التخزين لديك.
س5: كيف تقارن إعادة إنتاج الألوان بأنظمة 4K؟
الإجابة: رغم أن أنظمة 1080p القياسية تخرج عمق ألوان 8 بت، فإن ترقيات خوارزميات Camjoy الأخيرة حسنت كثيرا خريطة ألوان 2MF. وعند الإضاءة بواسطة مصادر ضوء LED دقيقة، يحقق 2MF تأثير صورة يكاد يطابق أنظمة 4K.
انشر بنية CY2001 التحتية
سواء كنت تحتاج إلى وحدات كاميرا مجمعة بالكامل أو شحنات كبيرة من وحدات PCB 2MF للتصنيع المحلي بنظام SKD، فإن Camjoy جاهزة للتوسع معك.
طلب سعر OEM
يرجى توضيح متطلبات OEM الخاصة بك بالتفصيل. أخبرنا إذا كنت تحتاج إلى تعديلات محددة في غلاف CCU أو مستويات تسعير لشراء الوحدات بكميات كبيرة.
